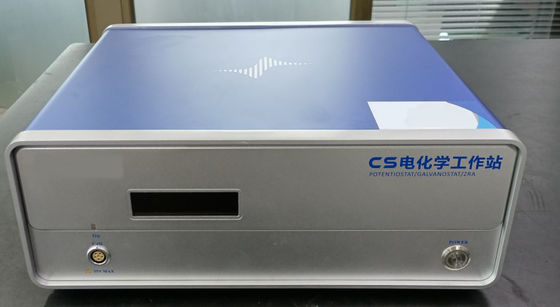

Estação de trabalho eletroquímica para laboratório de baterias

Potencial constante Faixa de controlo de potencial: ±10V

Faixa de controlo de corrente constante: ±2,0A

Precisão de controlo potencial: 0,1% × leitura em escala completa ±1mV

Precisão de controlo de corrente: 0,1% × leitura em escala completa

Resolução potencial: 10V ((> 100Hz), 3V ((< 10Hz)

Sensibilidade à corrente: 1 pA

Tempo de elevação do potencial: <1S(<10mA), <10S(<2A

Impedância de entrada do elétrodo de referência: 1012 ̊20pF

Faixa de corrente: 2nA ~ 2A, um total de 10 paradas

Pressão do reservatório: ± 21 V

Corrente de saída máxima: 2,0 A

Velocidade de digitalização CV e LSV: 0,001mV ~ 10000V/s

Largura dos pulsos CA e CC: 0,0001 ~ 65000s

Incremento da corrente de varredura: 1mA@1A/mS

Incremento de potencial durante a varredura de potencial: 0,076MV-@1V/mS

Frequência SWV: 0,001 ~ 100KHz

Largura de pulso DPV e NPV: 0,0001 ~ 1000s

Recolha de dados AD: 16bit@3,6MHz, 20bit@1KHz

Resolução DA: 16 bits, tempo de construção: 1S

Incremento potencial mínimo de CV: 0,020 mV

Frequência IMP: 10Hz~1MHz

Filtro de passagem baixa: 8 segmentos programáveis

Intervalo de corrente e potencial: definição automática

Modo de comunicação da interface: USB2.0

2Índice de função de impedância eletroquímica

Gerador de sinal:

Resposta de frequência: 10 Hz~1 MHz

Precisão de frequência: 0,005%

Amplitude do sinal AC: 1mV~2500mV

Resolução do sinal: 0,1 mV RMS

Bias de corrente contínua: -10~+10V

Impedância de saída DDS: 50

Forma de onda: onda senoidal, onda triangular, onda quadrada

Distorção da onda senoidal: < 1%

Modo de digitalização: logaritmo/linear, aumento/diminuição

Analisador de sinal:

Tempo mínimo de integração: 10 mS ou tempo máximo de ciclo

Tempo máximo de integração: 106 ciclos ou 105 S

Retardo de medição: 0 a 105 segundos

Compensação de compensação de corrente continua:

Intervalo de compensação de potencial automático: -10V~+10V

Intervalo de compensação de corrente: -1A~+1A

Ajuste de largura de banda:

Configurações automáticas ou manuais, um total de 8 níveis podem ser ajustados

2Índice de função de impedância eletroquímica

Gerador de sinal:

Resposta de frequência: 10 Hz~1 MHz

Precisão de frequência: 0,005%

Amplitude do sinal AC: 1mV~2500mV

Resolução do sinal: 0,1 mV RMS

Bias de corrente contínua: -10~+10V

Impedância de saída DDS: 50

Forma de onda: onda senoidal, onda triangular, onda quadrada

Distorção da onda senoidal: < 1%

Modo de digitalização: logaritmo/linear, aumento/diminuição

Analisador de sinal:

Tempo mínimo de integração: 10 mS ou tempo máximo de ciclo

Tempo máximo de integração: 106 ciclos ou 105 S

Retardo de medição: 0 a 105 segundos

Compensação de compensação de corrente continua:

Intervalo de compensação de potencial automático: -10V~+10V

Intervalo de compensação de corrente: -1A~+1A

Ajuste de largura de banda:

Configurações automáticas ou manuais, um total de 8 níveis podem ser ajustados

3- Principais funções do software de medição e controlo

Polarização em estado estacionário: medição de potencial de circuito aberto (OCP), polarização de potencial constante (curva I-t), polarização de corrente constante, varredura de potencial dinâmico (curva TAFEL),digitalização de corrente dinâmica (DGP), fase de varredura potencial;

Polarização transitória: onda de passo de potencial constante arbitrária, onda de passo de corrente constante arbitrária, passo de potencial constante (VSTEP), passo de corrente constante;

Análise do tempo: Cronopotentiometria (CP), Cronogalvanometria (CA), Cronogalvanometria (CC);

Voltametria: voltametria linear de varredura (LSV) #, voltametria cíclica linear (CV), voltametria cíclica escalonada (SCV) #, quadrado

Voltametria de onda (SWV) #, voltametria de pulso diferencial (DPV) #, voltametria de pulso convencional (NPV) #, diferença convencional

Voltametria de pulso dividido (DNPV) #, detecção de corrente de pulso diferencial (DPA), detecção de corrente de pulso diferencial dupla (DDPA),

Método de detecção de corrente de três pulsos (TPA), Método integrado de detecção de corrente de pulsos (IPAD), Voltametria AC (ACV)

Voltametria AC de segundo harmônico (SHACV), voltametria AC de transformação de Fourier (FTACV) (o método # inclui fase

Método de voltametria de dissolução);

Impedância AC: Impedância eletroquímica (EIS) ~ varredura de frequência, impedância eletroquímica (EIS) ~ varredura de tempo, impedância eletroquímica (EIS) ~

Análise de potencial (curva de Mott-Schottky), ensaio de impedância de corrente constante;

Ensaio de carga e descarga: carga e descarga da bateria, carga e descarga de corrente constante, carga e descarga de potencial constante, titulação intermitente de corrente constante GITT,Potencial constante intermitente

Titulação do PITT;

Medidas alargadas: ruído eletroquímico (EN), medição da corrosão galvânica (ZRA), dissolução/deposição eletroquímica, coulombes de potencial de eletrólise controlado

Método (BE), medição da resistência da solução, curva de polarização cíclica.
