Pouch Cell Top selagem lateral desgaseamento e pré-selagem três em uma máquina

Introdução:

Este dispositivo tem principalmente três funções: vedação superior, pré-embalagem e descarga de gás em vácuo para a bateria de lítio de pilha de saco;Esta máquina através da classificação interface de exibição controlar com precisão a embalagem do lado superior, pré-embalagem, vácuo estático três funções. é composto de vedação de aquecimento, caixa de bomba de vácuo e componente de vedação de calor pneumática, que completa automaticamente a vedação do lado superior,pré-embalagem e descarga de gás a vácuo de três funções da célula de sacola da bateria.

Características principais:

* A cabeça é feita de material de cobre, bom efeito de transferência de calor, poupar consumo de energia, melhorar a eficiência do trabalho, economia de energia do que produtos semelhantes;

* A pressão da cabeça superior e inferior pode ser ajustada pelo regulador de pressão para atingir diferentes requisitos de parâmetros de processo;

* A cabeça superior e inferior são conduzidas pelo cilindro através de duas mangas de guia lineares, sendo o movimento superior e inferior flexível,e o guia é preciso para garantir o paralelismo do produto após a vedação das bordas;

* As alterações na cavidade podem ser observadas durante o trabalho através da janela de perspectiva;

* A cavidade da tampa é accionada pelo cilindro, guiada pela manga de guia giratória, movimento flexível para cima e para baixo, orientação precisa para garantir os requisitos de vedação do produto;

* Pode ser aplicado a diferentes especificações de baterias de produtos, e o ajuste é simples e conveniente;

* A máquina principal e a caixa de controlo dividida, de modo a que a máquina possa ser colocada no trabalho da caixa de luvas, podem também ser colocadas no trabalho da linha de montagem;

* Fácil de operar, bela aparência, pequeno tamanho, peso leve.

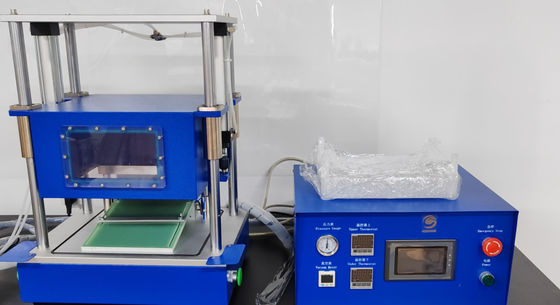

Imagem para referência:

Parâmetros técnicos:

*Controle automático de ecrã táctil PLC;

* A cavidade é feita de liga de alumínio, resistente à corrosão, estrutura sólida;

* Grau de vácuo ajustável até -95 Kpa (bomba de vácuo do próprio comprador);

* Temperatura da cabeça: temperatura ambiente ~ 250°C, temperatura ajustável;

* Precisão de controlo da temperatura: ±2°C;

* Pressão de vedação térmica: 0 ~ 7Kg/cm2 ajustável;

* Tempo de vedação térmica: 0 ~ 99 segundos ajustável;

* Largura da borda: 5±0,4 mm (de acordo com os requisitos do cliente);

* Tamanho máximo da borda: 200 mm;

* Alcance máximo de descarga da bateria comprimento 200, largura 160 mm (incluindo bolso de gás);

* Faixa de espessura do selo: 60~300um;

* Precisão da espessura da vedação (mm): qualquer diferença de espessura de dois pontos < 15um;

* Consumo de gás: cerca de 0,2 litros de gás comprimido/uma vez por vedação;

* Velocidade de trabalho de pressão atmosférica: ≥ 180 vezes/h;

* Potência: tubo de aquecimento de 300w, consumo de energia de aquecimento de cerca de 0,6 kW;

* Fornecimento de energia: 220V/50Hz;

* Fonte de ar comprimido: 0,5 ~ 0,8 MPa; Quando utilizado na caixa de luvas, a fonte de alimentação do cilindro deve ser consistente com o gás de trabalho utilizado na caixa de luvas.

Dimensões do equipamento:

* Tamanho global: secção de trabalho: 470 mm * 485 mm * 435 mm;

Caixa de controlo: 420 mm * 325 mm * 225 mm;

* Peso: cerca de 50 kg.

Composição do equipamento:

Esta máquina consiste nas seguintes partes:

1. Parte mecânica: mecanismo de moldura inferior, mecanismo de câmara de vácuo, mecanismo de accionamento, mecanismo de guia, mecanismo de base, parte de controlo da caixa eléctrica, etc.;

2Parte eléctrica: componentes pneumáticos, relés de estado sólido, válvulas solenoides, interruptores fotoeléctricos, etc.

3 Principais componentes:

cilindro: AIRTAC;

Rolamentos: NSK de alta qualidade doméstica;

Termostato: Omron (importado do Japão);

Relatório do tempo: Omron/ qualidade doméstica;

Relé intermediário: Omron (importado do Japão).

Métodos de manutenção e precauções:

1. Limpe frequentemente as placas superior e inferior e a câmara de vácuo para mantê-la limpa.

2Lubrificar as partes móveis do rolamento para manter o movimento suave.

3Se não for utilizado durante muito tempo, limpar a superfície das partes móveis do mecanismo e pulverizar a superfície com proteção anti-ferrugem.

4Verifique regularmente os parafusos, porcas, alfinetes e outros elementos de fixação em várias partes da máquina para evitar o afrouxamento e evitar acidentes de qualidade da máquina e acidentes pessoais.

Procedimentos de funcionamento seguros:

1Não estenda as mãos ou outras partes para a câmara de vácuo, para as partes móveis da mangueira do guia de esferas ou para a área perigosa durante a operação, o que pode causar ferimentos.Não permita que duas ou mais pessoas operem a máquina para evitar ferimentos acidentais.

Nota: Com dispositivo de protecção eléctrica, cobertura de segurança, para que as partes móveis no interior da cobertura de protecção, para garantir a segurança pessoal.

2Os técnicos estrangeiros e o pessoal designado não podem desmontar e depurar o equipamento arbitrariamente.

3Não desmonte componentes de circuito sem autorização.
