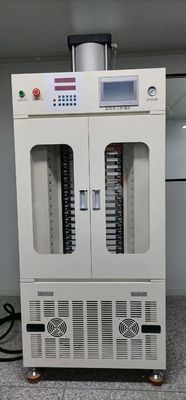

Armário de formação de prensagem a quente com 64 canais 5V6A

Composição do equipamento:

O equipamento é composto por quatro partes: sistema de controlo de temperatura, sistema de controlo de pressão, sistema de gabinete de formação e mecanismo de fixação.

1Sistema de controlo de temperatura

(1) aquecimento eléctrico uniforme de placa de aquecimento de silicone;

(2) Controle de temperatura independente de cada camada da placa de aquecimento;

(3) Ecrã táctil + controlo inteligente integrado por PLC;

(4) A célula é completada e resfriada naturalmente;

(5) Função de alarme de sobre-temperatura.

2Sistema de controlo de pressão

(1) Pressão por 9 camadas de chapa de alumínio revestida de papel isolante empilhada verticalmente;

(2) Controle inteligente da pressão de saída;

(3) Controle inteligente de regulação da pressão de várias secções.

3Sistema de gabinete de formação

(1) Função de protecção contra carga e descarga e sobrecarga e sobrecarga;

(2) Função de armazenamento de dados em rede;

(3) Função de detecção e classificação da tensão;

(4) Função de alarme de fumo.

4Mecanismo de fixação

(1) Função de acoplagem confiável de ouvido positivo e negativo e de contacto;

(2) limite da placa de aquecimento, função de contacto de danos de carga da defesa antiaérea;

(3) Proteção de isolamento da placa de aquecimento.

5Vantagens do equipamento

A bateria tem uma espessura de 2,5 a 12 mm, sem necessidade de substituir o bloco de pressão.

6Processo de operação do dispositivo

Abra a porta do armário e coloque a bateria feche a configuração do parâmetro da porta do armário Pressione para começar o aquecimento começar a formação final soltar o dispositivo abra a porta do armário e tire a bateria.

Indicadores técnicos:

1Funções principais do mecanismo de fixação

1.1 A placa de aquecimento é constituída principalmente por: chapa de alumínio acabada, de um lado com placa de isolamento de 1,0 mm de espessura, de outro lado com placa especial de aquecimento de silicone de 1,0 mm de espessura,e o todo é coberto com papel liso de cartão de visita de 300g;

1.2 Modo de funcionamento: o cilindro é accionado da direita para a esquerda, a bateria é colocada numa posição fixa entre as duas camadas de placas de aquecimento,e a força de aperto da bateria é realizada através da contração do dispositivo, enquanto os ouvidos positivos e negativos da bateria estão em contacto fiável com o contacto do gabinete de formação;

1.3 O equipamento é constituído por uma estrutura de portas de dobradiças de dois lados, em que cada porta é equipada com um pedaço de vidro temperado, facilitando a observação do funcionamento interno do dispositivo;

1.4 Modo de regulação da pressão: inserir no ecrã táctil o comprimento e a largura de uma célula individual, o número de células e a pressão superficial de cada camada,e PLC cálculo inteligente e saída automática da pressão necessária;

1.5 Tempo de aquecimento: tomando como exemplo a temperatura ambiente de 25°C, ≈15 minutos a 60°C, ≈25 minutos a 75°C;

1.6 O contacto é feito pelo método de quatro fios e o contacto é de ouro 24K revestido com cobre de fósforo, o que tem as vantagens de amostragem precisa, resistência ao desgaste e resistência à oxidação do contacto;

1.7 O quadro de controlo de corrente constante adota o método de medição do dispositivo de quatro fios, para eliminar o máximo possível os erros de fiação e de contacto, fácil de utilizar e de manter, elevada precisão do ensaio,Cada canal da bateria do dispositivo de contacto tem uma fonte de tensão constante de corrente constante completamente independente., o seu próprio circuito não se afeta;

1.8 Velocidade rápida de amostragem. Se não existir armazenamento de baixa tensão, o período de inspecção de todo o gabinete deve ser igual ou inferior a 9S.
