Name: Coin Cell produz automaticamente bateria de lítio linha de montagem
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-SR920SW
Availability: InStock

Informação de detalhes

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

GERUISI

Número do modelo

GRS-SR920SW

Tempo de produção::

35-40 ppm/min

Taxa de qualificação do equipamento::

≥ 99%

Taxa de movimento do equipamento::

≥ 98%

Rolamentos:

≤ 1 t/m2

Descrição do produto

Introdução Coin Cell produzir automaticamente

1.1 Conceito de projeto e descrição das funções

Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, que melhora a eficiência de produção dos produtos, reduzindo simultaneamente os custos de mão-de-obra,e a automação dos equipamentos pode garantir a consistência da produção de produtos e a melhoria da taxa qualificada.

Diagrama de fluxo de operação do equipamento 1.2

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

1.3 Descrição do funcionamento do equipamento

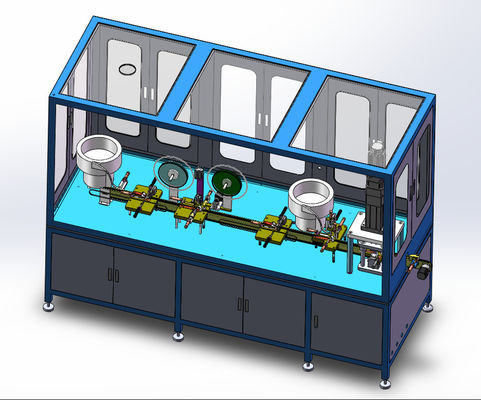

1.4 Desenho do traçado do equipamento (desenho do plano geral do equipamento, o equipamento efetivamente entregue deve estar sujeito ao tamanho final confirmado por ambas as partes)

Coin Cell produz automaticamente bateria de lítio linha de montagem 0

1.5 Tabela de parâmetros do equipamento

Dimensão global/mm

Peso

Potência/KW

Gás comprimido

Outro consumo de energia

Desmontagem

Longo

Larga

Alto

Peso total

Rolamentos por unidade de área

Classificados

Corram!

Pressão

Fluxo

φ aquisição

Água

Nitrogénio

Argão

Tipo de descarga

Modo de descarga

2193

900

1900

1.5 toneladas

≤ 1 t/m²

6 kW

0.6MPA

1.6 cor da aparência do dispositivo

1 Cor cinzenta ou placa de cor fornecida pelo cliente;

2Parâmetros de desempenho do equipamento

Parâmetros técnicos dos equipamentos 2.1

Tempo de produção: 35-40 ppm/min (os fatores que não podem acompanhar o tempo das peças manuais não são incluídos nos elementos de aceitação)
Taxa de qualificação do equipamento: ≥99% (exceto para os materiais de entrada)
Taxa de movimento do equipamento: ≥98%
Rolamentos ≤ 1 t/m²;
A tampa da carapaça não deve estar invertida nem bloqueada e não deve causar arranhões, abrasões, buracos, solavancos e outros defeitos durante o funcionamento da tampa da carapaça.e o diafragma após perfurar não deve ter borbulhas, lacunas e outros defeitos;
A peça do poste e o diafragma não devem ser danificados durante o funcionamento do equipamento;
A peça do poste encontra-se situada no centro da tampa da carapaça, a concentricidade inicial é ≤ 0,2 mm e a tampa da carapaça não deve "saltar" durante o funcionamento;
O diafragma é em forma de tigela para evitar curto-circuito causado pela deflexão da peça do poste; (O método de material de entrada do diafragma é material de bobina,com um diâmetro exterior máximo de 250 mm e uma largura de 14 mm-20 mm)
O volume de injecção do líquido é de 0 ~ 20 uL, a precisão de injecção do líquido é de ± 1 uL e o eletrólito não deve gotejar para o local fora do diafragma;
A borda de vedação é de 1,56 ± 0,05 mm de altura, a altura total é de 1,93 ± 0,05 mm e o diâmetro exterior é ≤ 9,47 mm (o equipamento não é personalizado,e o molde da estação é personalizado de acordo com o tamanho fornecido pelo cliente);
Após a vedação, o produto não deve ter fugas de líquido, exceto pelos fatores negativos das peças sobressalentes (a taxa de fugas não deve ser superior à dos nossos produtos de vedação existentes).

2.2 Desempenho do equipamento

1- Eficiência de produção: 35-40 ppm/min (o factor que a batida manual do poste superior não consegue acompanhar não está incluído no elemento de aceitação)

2Taxa qualificada: ≥99% (excepto para os materiais recebidos)

3Taxa de movimentação de culturas: ≥ 98%

2.3 Lista de equipamento

Nome completo do equipamento
Número de série	1	2	3	4	5	6	7	8
Composição	Estação de alimentação de cobertura negativa	Estação de alimentação de pilares negativos	Estação de diafragma de taça	mecanismo de reidratação	Estação de alimentação positiva da peça do poste	Estação de alimentação de conchas positivas	Estação de vedação e de formação	Parte de descarga
Quantidade	1	1	1	1	1	1	1	1

2.4 componentes de hardware

Composição	Descrição da estrutura e dos parâmetros
Composição 1 Estação de alimentação de cobertura negativa	A placa vibratória da tampa do elétrodo negativo organiza a alimentação para garantir que a boca da tigela do produto esteja virada para cima e seja empurrada para a correia transportadora através do cilindro.
Composição 1 Estação de alimentação de cobertura negativa	O diâmetro externo da placa vibratória é de 300 mm, no sentido anti-horário, a superfície interna da placa é de aço inoxidável 304, a superfície interna é pulverizada com cola para evitar arranhões,o cilindro Yadke, a tira de alimentação é de aço inoxidável 304 e a correia transportadora de nylon correia de tanque RS40 especificação
Composição 2 Estação de alimentação de pilares negativos	1O cilindro da tampa do elétrodo negativo é empurrado para a posição fixa para o posicionamento e, em seguida, a peça do poste é alimentada e transportada para o posicionamento.O cilindro é empurrado para a tampa do elétrodo negativo e pressionado em concentricamenteO produto semiacabado combinado é empurrado para fora pelo cilindro de descarga e, em seguida, o produto é devolvido à cinta transportadora pelo cilindro de retorno para o próximo processo.
	2. Marca do cilindro: Yadke
	Material da chapa da estação: aço inoxidável 304
	Banda de alimentação e descarga: processamento de corte rápido de fio de aço inoxidável 304 Outros acessórios: aço inoxidável 304 5A peça do poste é colocada manualmente na correia e a peça do poste deve estar livre de sobreposição, fragmentação, etc.
Composição 3 Estação de diafragma de taça	1O cilindro de alimentação da tampa do elétrodo negativo é empurrado para a posição fixa e posicionado no centro.A punção em forma de taça é passada através da matriz de corte superior e inferior de precisão e pressionada na tampa do elétrodo negativo (neste momento, o diafragma formando estado ascendente em forma de taça).O produto semiacabado é empurrado para a cinta transportadora através da descarga do cilindro + material de retorno - injeção automática de líquido - e entra no próximo processo.
	2. Componentes: air cylinder + feeding and discharging push strip + diaphragm shear die + diaphragm feeding mechanism + diaphragm fixed-length feeding mechanism + diaphragm scrap winding mechanism + CNC station plate + Yiweiqi ceramic liquid injection pump
	3Neste processo, toda a máquina é de aço inoxidável 304 e o material do mecanismo de cisalhamento do diafragma DC53 é endurecido.
Composição 4 Estação de combinação de peças positivas	1O cilindro da tampa do elétrodo negativo é empurrado para a posição fixa para posicionamento, e então a peça do poste é alimentada e posicionada para transporte.O cilindro é empurrado para a tampa do elétrodo negativo e pressionado para a combinação concêntricaO produto semiacabado combinado é empurrado para fora pelo cilindro de descarga e, em seguida, o produto é devolvido à cinta transportadora pelo cilindro de retorno para o próximo processo. 2A peça do poste deve ser colocada manualmente na correia e a peça do poste não deve sobrepor-se nem fragmentar-se.
Composição 5 Estação de combinação de conchas positivas	1O cilindro de alimentação da tampa negativa é empurrado para a posição fixa e posicionado no centro.O produto semiacabado é empurrado para a fita transportadora através da descarga do cilindro + combinação de sucção a vácuo + pré-compressão, e entra no processo seguinte através da descarga do cilindro + o retorno do material.
	2. Componentes: cilindro de ar + barra de empurrão de alimentação e descarga + placa de vibração da casca positiva + mecanismo de sucção e descarga da casca da letra + placa de estação CNC
	3Nesse processo, a placa de estação + tira de empurrão + coluna de estação é feita de aço inoxidável 304, e a superfície da placa de vibração é feita de Φ 300 e 304 + tratamento anti-arranhão com spray de cola.
