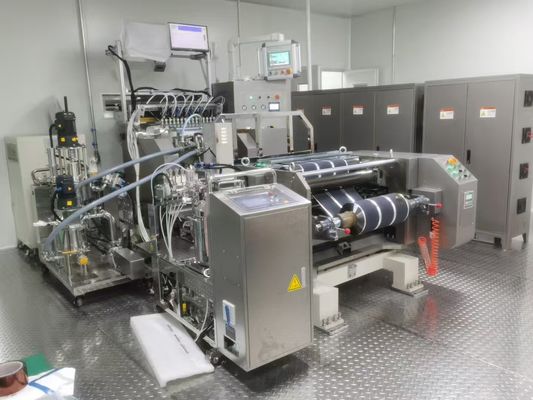

Name: Bateria de íons de lítio Bateria produzir extrusão Slot máquina de revestimento de matriz
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043-MM
Availability: InStock

método de pagamento:	T/T, Western Union

Informação de detalhes

Descrição do produto

Informações pormenorizadas

Marca

GERUISI

Número do modelo

GRS-6043-MM

Método do revestimento:

Extrusão contínua Revestimento por entalhe

Velocidade:

8m/min

Função de aquecimento:

Max 140°C

Largura do revestimento da superfície do rolo:

480 milímetros

Precisão da largura:

±0,5 mm

Método de revestimento:

revestimento contínuo

Descrição do produto

A bateria de íons de lítio produz uma máquina de revestimento de matriz de slot para extrusão

Parâmetros básicos de substrato
	Substrato negativo	Substrato positivo		Observações
Nome	Folha de cobre	Folha de alumínio
Grossura	(4,5-20) μm	(9-30) μm
Largura do substrato	(400-500) mm	(400-500) mm
Parâmetros de revestimento
Nome do material	pasta de eletrodo negativo	pasta de eletrodo positiva
	Grafite, mesofase carbono, carbono duro, etc.	Cobaltato de lítio, manganato de lítio, fosfato de ferro de lítio, ternário, etc.
Revestimento duplo seco Grossura	(50-200) μm (Excluindo material seco de folha unilateral)	(50-200) μm (Excluindo material seco de folha unilateral)
Espessura úmida do revestimento	100μm ~ 400μm	100μm ~ 400μm
Conteúdo sólido	(45-48) %	Três yuan: 66-70% Manganês: 66-70% Ferro de lítio: 52-58% Cobalto puro: 66-70%		Faixa de variação de conteúdo sólido: ± 0,5; Temperatura: 26 ± 2 ℃;
Gravidade específica	(1.0-1.5) g/cm³	(1.0-2.5) g/cm³
Viscosidade	2000-4000 cps	Três Yuan: 4000-6000Cps Manganês: 4000-6000Cps Ferro de lítio: 8000-12000CPS Cobalto puro: 4000-6000Cps		Faixa de variação de viscosidade do eletrodo negativo: ± 200/2h; Faixa de variação da viscosidade do cátodo: ± 500/2H;
Temperatura	De acordo com o processo de controle de processo rt ~ 140 ℃, usando o método de aquecimento elétrico
Solvente	Sistema de óleo NMP/sistema de água	Sistema de óleo NMP/sistema de água
Erro de peso	Lado único ≤ ± 1,3% de lado duplo ± 1,2%	Lado único ≤ ± 1,3% de lado duplo ± 1,2%
Parâmetros básicos da máquina
Largura do rolo de revestimento	600 mm
revestimento eficaz Largura	480mm e abaixo;
Método de revestimento	Revestimento contínuo de extrusão de lacunas (incluindo revestimento de tira)
revestimento de vestir Velocidade	1 ~ 8 m/min (relacionado ao estado de pasta e configuração do processo de revestimento);
Máquinas máximas Velocidade	30m/min
Poder	380V x 50Hz, 3 fase (potência de controle 220V x 50Hz, fase única)			aterramento de proteção
Poder total	Máximo 145kW
Fonte aérea	0,6MPa
Dimensões gerais da máquina: 20 long x 3,4 largo x 3,0 m de altura (relacionado à configuração, o comprimento é cerca de 1,5 m mais para cada medição de espessura adicional)
4. Requisitos de segurança
Cumprir com os padrões nacionais relevantes.
5. Requisitos ambientais
Requisitos do ambiente de uso do equipamento: temperatura ambiente 20-28 ℃, umidade abaixo de 35%, sem gás inflamável e corrosivo; Limpeza: classe 100000; Ar comprimido: após secagem, filtragem e pressão estabilizadora: a pressão do ar é superior a 5,0 kg/cm2; O consumo de ar é de cerca de 4m 3/h; Requisitos de ruído do equipamento: 1 m da medição da posição de trabalho do equipamento, ruído ≤ 75dB; Requisitos do solo: A fundação é terrestre de cimento ou terreno de terrazzo, planicidade 2mm/㎡, capacidade de rolamento 1000 ㎏/㎡;
5. Parâmetros da parte de secagem
Secando o número de série do forno	Modo de ar de secagem		Temperatura	Comprimento
NÃO. 1 NÃO. 2 NÃO. 3 NÃO. 4	Sistema de circulação de ar quente, para cima e para baixo, respectivamente, fora da transmissão ativa do vento Sistema de circulação de ar quente, para cima e para baixo, respectivamente, fora da transmissão ativa do vento Sistema de circulação de ar quente, para cima e para baixo, respectivamente, fora da transmissão ativa do vento Sistema de circulação de ar quente, para cima e para baixo, respectivamente, fora da transmissão ativa do vento		70 - 110 ° C. 70 - 140 ° C. 70 - 140 ° C. 70 - 110 ° C.	3m 3m 3m 3m
Número de zonas de controle de temperatura:	4 seções (seção de 3 m)
Comprimento total do forno:	Aproximadamente 12 metros
Fonte de calor:	Aquecimento elétrico
Temperatura:	Máx: 140 ℃
Superfície do forno Temperatura:	O aumento da temperatura não é superior a 50 ℃ (excluindo a porta do forno)

Introdução à estrutura de cada parte
- mecanismo de desenrolamento

Número de série	Projeto	Parâmetros	Observações
	Estrutura	Placa vertical Tipo fixo, níquel grande níquel, caixa elétrica lateral de aço inoxidável (tratamento de desenho de arame fosco de aço inoxidável), mudança manual de rolagem	1 conjunto
	Descontrajando direção	por cima ou para baixo
	Diâmetro do rolo	Máximo 550mm
	Rolo de peso	Máx. 600 kg/rolo
	Use mandelas	Diâmetro do círculo interno: (76.2-80.0) mm Material: tubo de alumínio, tubo de aço carbono, plástico reforçado com ABS, tubo de papel	1 conjunto
	eixo de flatulência	Estrutura do eixo inflável (eixo de 3 polegadas), com funções ativas de desenrolamento e rebobinagem	1 conjunto
	sistema de tensão	Motor + Sensor de tensão; Faixa de tensão: 10-300 N Largura geral	1 conjunto
	Plataforma de fita	Plataforma: a parte superior é fornecida com uma ranhura de guia e a plataforma é incrustada com uma escala. Faixa de baioneta: tipo de barra de pressão dupla, o poço é preenchido com tira de borracha para evitar partículas de metal ao cortar a tira	1 conjunto
	sistema de correção	Testes ultrassônicos podem detectar materiais transparentes, precisão de correção de ± 0,5 mm Expertação de retificação> 80mm
	Rolo do guia	Rolo de alumínio espelhado, superfície anodizada

Dispositivo de revestimento

Número de série	Projeto	Parâmetros	Observações
	Método de revestimento	Revestimento contínuo de extrusão de lacunas, revestimento de faixa
	Morrer	Cabeça doméstica com micrômetro, o Lip pode ser incrustado com alto aço resistente ao desgaste e aço de liga dura resistente à corrosão, retenidade ≤ 2 ≤ 2 ≤ com limpeza de rotatividade manual, substituição de junta e funções de posicionamento
	Estrutura	Placa de aço Q235a, níquel banhado
	Especificações do rolo de revestimento	φ260mm, tubo de aço especial, revestimento de cromo duro Precisão de escalada circular ≤ 2um (detecção de vigia mecânica) Não há ruído anormal, vibração anormal e geração de calor de cada parte ao dirigir e girar.
	Especificação de rolo de NIP	rolo de aço de φ120mm, revestido com EPDM, dureza 68 ± 3 com condutividade Cilindro de operação de botão para alcançar a ação de abertura e fechamento do rolo Com cobertura de segurança
	Cabeça de filme de extrusão Mover	Unidade base: operação do botão (use o cilindro para se mover em um grande alcance) Aparecimento de lacunas: operação do botão (usando a ação do motor servo) Detecção de lacunas: régua de grade (precisão 0.1um)
	Válvula de revestimento	Válvula de depuração pneumática
	Rolo do material	O diâmetro externo do rolo de alumínio espelhado é de 110 mm e a superfície é tratada com grau positivo.
	Queda de líquido Receber	A caixa de recebimento feita de SUS304 flui para fora do barril de resíduos através do oleoduto.
	Workbench	Com etapas e corrimãos, aço inoxidável
	Detecção de cinto quebrado	Função de detecção adicionada do cinto quebrado

Sistema de bombeamento

Número de série	Projeto	Parâmetros	Observações
	Bomba de parafuso	Bomba japonesa de parafuso de deus da guerra, motor servo com acionador de redutor planetário de precisão
	Tanque de trânsito	Controle de nível, controle de pressão, agitação lenta elétrica, velocidade ajustável, volume de 30 litros
	Retorno do material	Controlador de revestimento de reflexão de material
	Filtro	Com o filtro dinâmico, o número de malha pode ser personalizado de acordo com as necessidades dos clientes (120, 150, 200 malha)
	removedor de ferro	Acima de 10000 gaussiano
	Tubos e acessórios	Conectores rápidos de aço inoxidável e acessórios de aço inoxidável
	Sistema de monitoramento de pressão	Monitoramento da pressão da pasta (pressão diferencial) na cavidade da cabeça de extrusão, tomada de bomba e cavidade de retorno, com precisão ≤ 0,005mpa

Seco no forno

Seções i a iv
Número de série	Nome	Parâmetros	Observações
1	Modelo	Sistema de circulação de ar quente, pulverizando o ar das superfícies superior e inferior
2	Comprimento do forno	Cada seção de 3 metros, um total de 12 metros	O comprimento total do forno é de cerca de 12418 mm
3	Temperatura do ar quente	RT - 140 ° C.
		Precisão de controle de temperatura: valor do conjunto de temperatura ± 1 ° C
		Temperatura do ar quente: ± 3 ° C no bico
4	Corpo do forno	Material da caixa: placa de aço inoxidável	Incluindo portas à prova de explosão e monitoramento da pressão do vento
		Camada de isolamento: algodão de isolamento cheio de 100 mm de espessura
		Revestimento do forno 304 aço inoxidável, rolamentos de aço inoxidável
5	Porta de operação	Na área lateral operacional
6	Rolo do guia	Anodização de superfície do rolo de alumínio espelhado (com acionamento)
7	Duto de ar fresco	Placa de aço inoxidável
8	bico de ar quente	Endidades superior e inferior: aço inoxidável; O bico de ar pode ser removido e limpo e a altura pode ser ajustada para garantir a melhor eficiência de secagem
9	Sistema de circulação de ar quente: Ventilador circulante	Todo aço inoxidável na área em contato com o fluxo de ar; com filtro primário, limpeza removível, ventilador de aço inoxidável de 3kW, ajuste do inversor
9	Aquecedor	Aquecimento elétrico de 24kW
10	Duto de ar circulante	Placa de aço inoxidável, dobrada para unidade de circulação de ar quente
11	Filtro (nova saída de ar)	150 malha de malha de aço inoxidável	Removível
12	Entrada da peça de pólo e saída de Cavidade de Pressão Negativa Independente	A estrutura de pressão negativa de 0,3 m de comprimento impede o vazamento de solvente
13	Ponto de medição de temperatura	Saída de ar do bico de ar superior e inferior
14	Exaustor:	O ar total do escape é dividido em duas seções e controlado pelo conversor de frequência, respectivamente. O volume total de ar de escape é de 9000 metros cúbicos/hora	A festa B está equipada com sistema de reciclagem
15	Duto de escape:	Placa de aço tratada na superfície, dobrada para uso entre o corpo e o fã de exaustão
16	Caixa de vedação de saída:	Superfície interna: SUS304 Placa de aço
17	Dispositivo de subida	Fita e limpe o forno
18	Ponto de medição de temperatura	Saída de ar do bico de ar superior e inferior
19	Recuperação de NMP	Somente a interface do ventilador e a interface de controle são fornecidas
20	Detecção de concentração de NMP	Cada seção é reservada para a interface do sensor NMP e o pólo positivo é equipado com 1 conjunto de sistema de detecção. 1. Quando a concentração de detecção exceder 30%, o equipamento deve fazer alarme de som e luz e aumentar a frequência do ventilador de exaustão; 2. Quando a concentração de detecção exceder 50%, pare o revestimento e o exaustor é executado na frequência máxima;	Acessório positivo, Negativo

3.5.

dispositivo de descarga (cauda)

Número de série	Projeto	Parâmetros	Quantidade
1	Estrutura	Estrutura fixa de placa vertical, caixa elétrica de aço inoxidável, revestimento de níquel de placa grande (tratamento de desenho de arame fixo de aço inoxidável)
2	Rolo de descarga	φ160 roller de aço com superfície dura de cromo	1
3	Rolo de beliscão	rolo de aço de φ120mm, revestido com EPDM, dureza 68 ± 3, com condutividade Modo de movimento do eixo: acionamento de cilindros	1
3	Rolo de beliscão	Com dispositivo de proteção de segurança	1 conjunto
4	sistema de tensão	Cilindro de atrito baixo + estrutura do rolo de giro + sensor de tensão (controle de loop duplo fechado) Faixa de tensão: 10-300 N Largura inteira	1 conjunto
5	Rolo do guia	Rolo de alumínio espelhado, superfície anodizada	1 conjunto
6	Sistema de correção de exportação	Correção de desvio, precisão ± 0,5 mm	1 conjunto
7	Medição de espessura	O sistema de detecção de medição de espessura é fornecido entre tração e enrolamento. (Configuração positiva x teste de densidade de superfície online, medição de espessura a laser negativa)	Opcional

3.6.mecanismo de enrolamento

Número de série	Projeto	Parâmetros	Observações
	Estrutura	Placa vertical Tipo fixo, níquel de placa grande, caixa elétrica lateral de aço inoxidável, troca manual de rolagem	1 conjunto
	Descontrajando direção	por cima ou para baixo
	Diâmetro do rolo	Máximo 550mm
	Rolo de peso	Máx. 600 kg/rolo
	Use mandelas	Diâmetro do círculo interno: (76.2-80.0) mm Material: tubo de alumínio, tubo de aço carbono, plástico reforçado com ABS, tubo de papel	1 conjunto
	eixo de flatulência	Estrutura do eixo inflável (eixo de 3 polegadas), com funções ativas de desenrolamento e rebobinagem	1 conjunto
	sistema de tensão	Motor + Sensor de tensão; Faixa de tensão: 10-300 N Largura geral	1 conjunto
	Plataforma de fita	Plataforma: a parte superior é fornecida com uma ranhura de guia e a plataforma é incrustada com uma escala. Faixa de baioneta: tipo de barra de pressão dupla, o poço é preenchido com tira de borracha para evitar partículas de metal ao cortar a tira	1 conjunto
	sistema de correção	Testes ultrassônicos podem detectar materiais transparentes, precisão de correção de ± 0,5 mm Expertação de retificação> 80mm
	Rolo do guia	Rolo de alumínio espelhado, superfície anodizada
