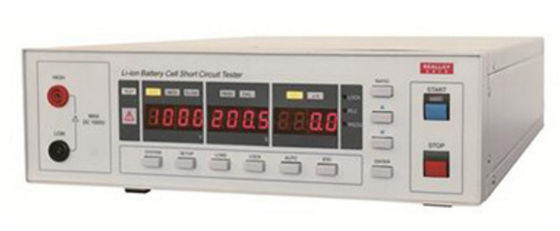

RJ6901 é um testador de curto-circuito concebido para a carga capacitiva da célula de bateria, a tensão de saída é 25V ~ 1000V, configuração arbitrária, passo de 1V;O resultado do ensaio é determinado pelo valor da impedância de isolamento ou pelo valor da corrente de fuga. Comparador incorporado, temporizador, pode atender a diferentes requisitos padrão, pode armazenar parâmetros de configuração no instrumento, até 100 conjuntos de armazenamento.

Padrão RJ6901 com interface PLC e interface RS232, com controle PLC ou computador fácil de implementar

Agora controlo automático.

Características:

* 25V ~ 1000V de tensão contínua de saída, passo de 1V, a faixa de ensaio de impedância de isolamento correspondente é indicada abaixo:

25V a 100V 0,05M a 1000M

101V a 250V 0,1M a 2000M

251V a 1000V 0,25M a 4000M

* O módulo de descarga interna do instrumento, resistência de descarga 20kΩ, a carga pode ser liberada após o término do ensaio, o ensaio é mais seguro;

* Carregamento rápido, adequado para medição de células;

*100 grupos de memória, os parâmetros de configuração podem ser salvos no instrumento, fáceis de chamar;

* Comparador de limites superiores e inferiores, alarme sonoro e de luz de ultrapassagem;

* Com julgamento com atraso, para o produto de ensaio capacitivo, no tempo de atraso não adiciona julgamento, apenas no julgamento do tempo de ensaio;

* Tanto os painéis dianteiros como os traseiros possuem terminais de ensaio, que são convenientes para aplicação em campo;

* Comunicação RS232 padrão e porta de controlo remoto PLC, fácil de controlar por PLC;

* Ensaio contínuo, ensaio de linha manual de apoio.

Indicadores técnicos:

função	Indicadores técnicos
Voltagem de saída/resolução/precisão	25V~1000V/1V/± (2% x valor definido+2V)
Voltagem/resolução/precisão do ensaio	25V~1000V/1V/± (2% x valor exibido+2V)
Corrente máxima	1mA
Método de saída	Terra flutuante
Voltagem de isolamento	± 1000V
Ripple	5Vp-p (1000V sem carga); 10Vp-p (1000V com carga total)
Taxa de ajuste de carga	1% (carga total para carga vazia)
Tempo de subida	15 ms (umax vazio)
Descarga automática	20 k Ω (descarga de 200 ms/constante de tempo RC de um condensador de 1 uF a 1000 V)
Tempo de atraso	Precisão de 0,1 s a 999,9 s: ± (0,1% x valor definido+0,1 s)
Tempo de ensaio	Precisão de 0,5 s a 999,9 s: ± (0,1% x valor definido+0,1 s)
Impedância de isolamento	Resistência: 2.000 M Ω ¢ 200.0 M Ω ± (2% x valor medido + 5 palavras)
Impedância de isolamento	200M Ω ≈ 4000M Ω ± (5% x valor medido + 5 palavras)
	Capacidade: 2.000 M Ω ¢ 200.0 M Ω ± (5% x valor medido + 5 palavras)
	200 M Ω ≈ 4000 M Ω ± (10% x valor medido + 5 palavras) (testado a 100 nF)
Parâmetros de exibição	Resistência ao isolamento/corrente de fuga
Comparador	Limite superior/inferior
Detecção automática	Teste contínuo, saída contínua de alta tensão
Velocidade de amostragem	Rápido/médio/lento
Parâmetros de armazenamento	100 conjuntos
Interface externa	RS232/PLC
Ambiente de utilização	0°C-40°C/20%RH 70%RH
Fornecimento de energia	AC220V,50Hz
peso	7.2 kg
Tamanho de aparência	300 mm × 88 mm × 380 mm ((W × H × D))
