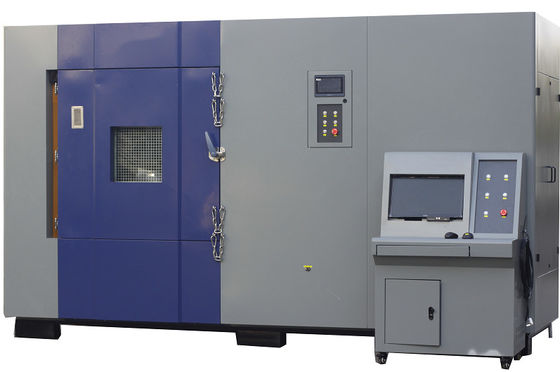

Máquina de ensaio de agulhas de compressão por bateria

Parâmetros técnicos principais:

.1 Volume efectivo 5000 L

.3 As dimensões internas da área de ensaio W ((largura) 2500mm*H ((altura) 1000mm *D ((profundidade) 2000mm

.4 Dimensões externas W ((largura) 3860 mm*H ((altura) 2300 mm*D ((profundidade) 2230 mm (horizontalmente)

Dicas: Dimensão, por favor, siga a confirmação final do projeto.

5Display de força Sensor de pressão de alta precisão e display via display de computador

6 Modo de controlo Controle informatizado, controlo remoto por fio, pode proteger eficazmente a segurança dos testadores

7 As variáveis de controlo PLC e computador podem ser controladas e exibidas separadamente; pressão, curso, tensão total ou tensão única podem ser utilizadas como variáveis de controlo isoladamente ou em combinação,e o ensaio vai parar quando qualquer condição atinge o valor definido.8 Sistema de câmaras de vigilância As câmaras têm resistência ao fogo, à chama e à alta temperatura; O escudo à prova de explosão é substituível e é fornecido com 2 peças de reposição

.9 Controle remoto A definição de todos os parâmetros de controlo, a recolha de dados e a gravação de vídeo do sistema de monitorização podem ser operados por um computador situado longe do dispositivo.

.10 Precisão de resolução Temperatura 0,1°C, tensão 1mv

.11 Suporte da plataforma de 1 TB

.12 Modo de accionamento hidráulico

.13 Frequência de recolha de dados: 50 vezes por segundo.

.14 Tracção máxima: tracção: 600 mm, precisão de controlo 1 mm,

.15 Modo de transmissão de sinal Porta serial RS 232 ou Porta serial de transmissão de alta velocidade USB2.0

.16 Sistema de amostragem digital 2 tensão 0-60V, precisão 0,1%;

Temperatura em dois sentidos 0-800°C, precisão 0,5 °C

.17 Velocidade de extrusão 1~400 mm/min (regulavel)

.18 O visor digital da força de penetração é ajustável, a precisão é de 0,1%

.19 Disco de extrusão por arco de extrusão de jigo de extrusão (rádio 7 mm), capaz de obter continuamente um preenchimento de deformação por extrusão de várias camadas

.20 Canal de recolha de tensão principal 1 canal

.21 Intervalo de ensaio de temperatura 0 ~ 800°C

.22 Precisão de tensão e temperatura ± 1%fs

.23 Controle da válvula de serviço de regulação de pressão

.24 Faixa de pressão 1KN - 200KN controlo hidráulico

.25 Precisão de pressão ≤ ± 0,5 % (FSR)

.26 Precisão do controlo da pressão ± 1%

.27 Velocidade de extrusão 1~600 mm/S (regulavel)

.28 Resolução de deslocamento 0,01 mm

.29 Precisão do controlo do deslocamento ± 1%

.30 Precisão do visor de tensão ± 0,2% FSR

.31 Pressão mantida durante 0 a 9999 segundos

.32 Deformação por extrusão 0~100% configuração de tecido multi-engrenagem, pode atingir continuamente carga de deformação por extrusão multi-camada

.33 Frequência de recolha 100 Hz

.34 Agulha de aço padrão Phi 2mm - Phi 8mm agulha de aço resistente a altas temperaturas cada 2, comprimento 100MM, ou personalizado de acordo com os requisitos do usuário

.35 A ponta da agulha está a 200 mm da parte inferior do plano da bateria

.36 Velocidade de acupuntura a uma velocidade de 1 a 80 mm/s, a partir da direcção perpendicular à placa da bateria através

.37 Força de penetração 250 kg

.38 500 mm de viagem ou mediante marcação

.39 Modo de aperto Aperto manual

Breve descrição

O extrudor de baterias de potência é utilizado para simular a situação em que a bateria é comprimida durante a utilização, transporte e armazenamento de baterias de potência ou sistemas, células de bateria,ou módulos de baterias- apresenta artificialmente as diferentes situações que a bateria pode encontrar quando submetida a fortes forças externas e é utilizada para avaliar o desempenho de segurança da bateria;O dispositivo pode garantir absolutamente a segurança pessoal e não causar danos ao ambiente de ensaio em caso de incêndio ou explosão da bateria durante o ensaio. Dados de ensaio em tempo real (como tensão da bateria, temperatura máxima na superfície da bateria,dados de vídeo de pressão para julgamento dos resultados experimentais) devem ser utilizados para determinar se a bateria não deve, explodem ou fumam após a conclusão do ensaio; é também um equipamento de ensaio essencial para fabricantes de baterias e institutos de investigação.

As camisas de arame são todas cobertas com tubos de metal ignífugos, evitando efetivamente o fenômeno do processo de ensaio da bateria pegando fogo e queimando;
Instalar luminárias para visualizar claramente a situação no interior do estúdio a partir do exterior;
A instalação de buracos de ensaio e portas de abastecimento de ar, com portas de abastecimento de ar e ventiladores de escape, permitirá eliminar mais eficazmente e rapidamente os gases de escape de ensaio e a pressão do ar;Os furos de ensaio são concebidos para que os ensaiadores detectem a temperatura ou a pressão do ar no espaço de ensaio.;
A parte de controlo e a câmara de ensaio estão separadas e podem ser operadas a uma distância de 1 a 2 metros, com certas medidas de segurança.

Métodos de ensaio actuais para baterias individuais

--- Direcção de compressão: aplicar pressão perpendicular à direcção da placa da bateria;
--- Forma de placa de compressão: um corpo semicilíndrico com um raio de 75 mm, cujo comprimento (L) é superior ao tamanho da bateria comprimida;
---Velocidade de compressão: (5 ± 1) mm/s
--- Grau de compressão: Parar a compressão após a tensão atingir 0 V ou a deformação atingir 30% ou a força de compressão atingir 200 kN (o que for alcançado primeiro).
Observar durante 1 hora.

Método de ensaio do módulo de bateria

--- Direção de compressão: a direção em que o módulo da bateria é mais suscetível à compressão no traçado geral do veículo é a mesma.Se a direção mais suscetível à compressão não estiver disponível, aplicar pressão perpendicular à direcção de arranjo das baterias individuais;
---Velocidade de compressão: (5 ± 1) mm/s
--- Forma de placa de compressão: corpo semicilíndrico com um raio de 75 mm, cujo comprimento (L) seja superior ao tamanho da bateria comprimida, mas não superior a 1 m;
--- Grau de compressão: Quando a deformação do módulo da bateria atingir 30% ou a força de compressão atingir 1000 vezes o peso da bateria ou o maior dos valores enumerados no quadro 1,Aguardar 10 minutos e observar durante 1 hora
